产品名称：BW-4022A 半导体分立器件测试系统

品牌：博微电通

名称：半导体直流参数测试系统/分立器件测试仪/半导体静态测试机

型号：BW-4022A

用途：针对Si/SiC/GaN材料的IPM/IGBT/MOS/DIODE/BJT/SCR等高精度静态参数包括导通、关断、击穿、漏电、增益等直流参数进行精确测试

产品电气参数

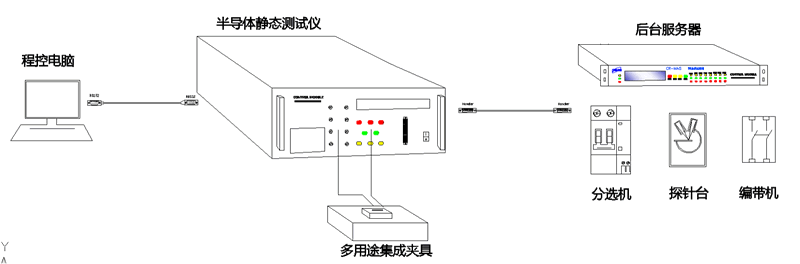

系统测试拓扑图：

BW-4022A可测试器件类型及测试项目

二极管类：Diode/ZD（Zener Diode） /SBD（SchottkyBarrierDiode）/TVS/整流桥堆

三极管类： 三极管/单双向可控硅/MOS/JFET/IGBT/三端功率驱动器/七端半桥驱动/高边功率开关

保护类：压敏电阻/单组电压保护器/双组电压保护器

稳压集成类：三端稳压器/基准 IC（TL431） /四端稳压/稳压集成类

继电器类&光耦类&传感监测类

高压源 2400V：（选配1.4KV-- 2KV）

高流源 500A ：（选配 40A.100A,200A.300A及以上）

栅极电压 40V/100mA 分辨率最高至 1.5uV / 1.5pA 精度最高可至 0.1%

支持“脉冲式自动加热”

支持“分选机”、”编带机“、“探针台”等半导体设备通信联机

BW-4022A测试项目

漏电参数：IR、ICBO、LCEO/S/X、IDSS/X、IDOFF、IDRM、IRRM、ICOFF、IDGO、ICES、IGESF、IGESR、IEBO、IGSSF、IGSSR、IGSS、IGKO、IR(OPTO)

击穿参数：BVCEO BVCES (300μS Pulse above 10mA) BVDSS、VD、BVCBO、VDRM、VRRM、VBB、BVR 、VD+、VD-、BVDGO、BVZ、BVEBO、BVGSS、BVGKO

导通参数：VCESAT、VBESAT、VBEON、VF、VT、VT+、VT-、VON、VDSON、VDON、VGSON、VF(Opto-Diode) VGSTH、VTM、VGETH、VSD、IDON、VSAT、IDON、VO(Regulator)Notch = IGT1、IGT4、ICON、VGEON、、IIN(Regulator)

关断参数：VGSOFF     触发参数：IGT、VGT       保持参数：IH、IH+、IH-

锁定参数：IL、IL+、IL-   增益参数：hFE、CTR、gFS   间接参数：IL

混合参数：rDSON、gFS、Input Regulation、 Output Regulation

BW-4022A测试参数

(1)二极管类：二极管Diode

Kelvin，Vrrm，Irrm，Vf，△Vf，△Vrrm，Cka，Tr（选配）；

(2)二极管类：稳压二极管ZD（Zener Diode）

Kelvin，Vz，lr，Vf，△Vf，△Vz，Roz，lzm，Cka；

(3)二极管类：稳压二极管ZD（Zener Diode）

Kelvin、Vz、lr、Vf、△Vf、△Vz、Roz、lzm、Cka；

(4)二极管类：三端肖特基二极管SBD（SchottkyBarrierDiode）

Kelvin、Type_ident、Pin_test、Vrrm、Irrm、Vf、△Vf、V_Vrrm、I_Irrm、△Vrrm、Cka、Tr（选配）；

(5)二极管类：瞬态二极管TVS

Kelvin、Vrrm、Irrm、Vf、△Vf、△Vrrm、Cka；

(6)二极管类：整流桥堆

Kelvin、Vrrm、Irrm、Ir_ac、Vf、△Vf、△Vrrm、Cka；

(7)二极管类：三相整流桥堆

Kelvin、Vrrm、Irrm、Ir_ac、Vf、△Vf、△Vrrm、Cka；

(8)三极管类：三极管

Kelvin、Type_ident、Pin_chk、V(br)cbo、V(br)ceo、V(br)ebo、Icbo、lceo、Iebo、Hfe、Vce(sat)、Vbe(sat)、△Vsat、△Bvceo、△Bvcbo、Vbe、lcm、Vsd、Ccbo、Cces、Heater、Tr（选配）、Ts（选配）、Value_process；

(9)三极管类：双向可控硅

Kelvin、Type_ident、Qs_chk、Pin_test、Igt、Vgt、Vtm、Vdrm、Vrrm、Vdrm rrm、Irrm、Idrm、Irrm_drm、Ih、IL、C_vtm、△Vdrm、△Vrrm、△Vtm；

(10)三极管类：单向可控硅

Kelvin、Type_ident、Qs_chk、Pin test、lgt、Vgt、Vtm、Vdrm Vrrm、IH、IL、△Vdrm△Vrrm、Vtm；

(11)三极管类：MOSFET

Kelvin、Type_ident、Pin_test、VGS(th)、V(BR)Dss、Rds(on)、Bvds_rz、△Bvds、Gfs、Igss、ldss、Idss zero、Vds(on)、Vsd、Ciss、Coss、Crss、Bvgs、ld_lim、Heater、Value_proces、△Rds(on)；

(12)三极管类：双MOSFET

Kelvin、Pin_chk、Ic_fx_chk、Type_ident、Vgs1(th)、VGs2(th)、VBR)Dss1、VBR)Dss2、Rds1(on)、Rds2(on)、Bvds1 rz、Bvds2_rz、Gfs1、Gfs2、lgss1、lgss2、Idss1、Idss2、Vsd1、Vsd2、Ciss、Coss、Crss；

(13)三极管类：JFET

Kelvin、VGS(off )、V(BR)Dss、Rds(on)、Bvds_rz、Gfs、lgss、Idss(off)、Idss(on)、vds(on)、Vsd、Ciss、Crss、Coss；

(14)三极管类：IGBT

Kelvin、VGE(th)、V(BR)CES、Vce(on)、Gfe、lges、lces、Vf、Ciss、Coss、Crss；

(15)三极管类：三端开关功率驱动器

Kelvin、Vbb(AZ)、Von(CL)、Rson、Ibb(off)、Il(lim)、Coss、Fun_pin_volt；

(16)三极管类：七端半桥驱动器

Kelvin、lvs(off)、lvs(on)、Rson_h、Rson_l、lin、Iinh、ls_Volt、Sr_volt；

(17)三极管类：高边功率开关

Kelvin、Vbb(AZ)、Von(CL)、Rson、Ibb(off)、ll(Iim)、Coss、Fun_pin_volt；

(18)保护类：压敏电阻

Kelvin、Vrrm、Vdrm、Irrm、Idrm、Cka、 △Vr ;

(19)保护类：单组电压保护器

Kelvin、Vrrm、Vdrm、Irrm、Idrm、Cka、△Vr；

(20)保护类：双组电压保护器

Kelvin、Vrrm、Vdrm、Irrm、Idrm、Cka、△Vr；

(21)稳压集成类：三端稳压器

Kelvin、Type_ident、Treg_ix_chk、Vout、Reg_Line、Reg_Load、IB、IB_I、Roz、△IB、VD、ISC、Max_lo、Ro、Ext _Sw、Ic_fx_chk；

(22)稳压集成类：基准IC（TL431）

Kelvin、Vref、△Vref、lref、Imin、loff、Zka、Vka；

(23)稳压集成类：四端稳压

Kelvin、Type_ident、Treg_ix_chk、Vout、Reg_Line、Reg_Load、IB、IB_I、Roz、△lB、VD、Isc、Max_lo、Ro、Ext_Sw、Ic_fx_chk；

(24)稳压集成类：开关稳压集成器选配；

(25)继电器类：4脚单刀单组、5脚单刀双组、8脚双组双刀、8脚双组四刀、固态继电器

Kelvin、Pin_chk、Dip6_type_ident、Vf、Ir、Vl、Il、Ift、Ron、Ton（选配）、Toff（选配）；

(26)光耦类：4脚光耦、6脚光耦、8脚光耦、16脚光耦

Kelvin、Pin_chk、Vf、Ir、Bvceo、Bveco、Iceo、Ctr、Vce(sat)、Tr、Tf；

(27)传感监测类：

电流传感器（ACS712XX系列、CSNR_15XX系列）（选配）；霍尔器件（MT44XX系列、A12XX系列）（选配）；电压监控器（选配）；电压复位IC（选配）；
