产品介绍：

GCS型低压抽出式开关柜是两部联合设计组研制的低压抽出式开关柜，适用于发电厂、石油、化工等行业的配电系统，可在三相交流频率为50（60）Hz、额定工作电压为380V（400）V、（660）V，额定电流为4000A及以下的发、供电系统中，用于配电、电动机集中控制、无功功率补偿等。

结构特点：

构架设计：主构架采用8MF型钢，有拼装和部分焊接两种结构形式，主构架上均有安装模数孔E=20㎜。

功能室分隔：各功能室严格分开，主要分为功能单元室、母线室、电缆室，各单元功能相对独立。

柜体尺寸：高2200mm，宽有400mm、600mm、800mm、1000mm等多种规格，深有600mm、800mm、1000mm等多种规格。

抽屉单元：抽屉层高模数为160㎜，分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列，单元回路额定电流400A及以下。抽屉改变仅在高度尺寸上变化，宽度、深度尺寸不变，相同功能单元的抽屉具有良好的互换性。

防护等级：柜体的防护等级为IP30、IP40，可以按用户需要选用。

性能特点：

电气性能优越：主电路额定电压为交流380（400）、（660）V，辅助电路额定电压为交流220、380（400）V、直流110、220V，额定绝缘电压660（1000）V，母线额定短时耐受电流可达50kA、80kA，额定峰值耐受电流可达105kA、176kA。

 安全可靠：功能单元之间、隔室之间分隔清晰，故障局限在最小范围；抽屉单元设有机械联锁装置，防止误操作；母线平置式排列，动、热稳定性好，能承受80/176kA短路电流的冲击。

扩展方便：以抽屉为主体，具有抽出式和固定式，可以混合组合，任意选用，且同一电源配电系统可通过限流电抗器匹配限制短路电流，便于系统扩展。

应用领域：

GCS低压开关柜广泛应用于变电站、工厂、工矿企业、大型电厂、石油、化工企业、大型钢厂、高层建筑动力中心、无功补偿等场合。

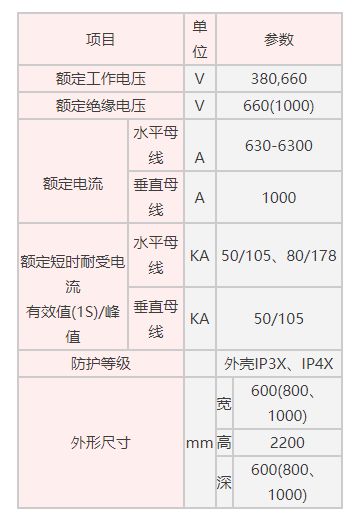

产品参数：
